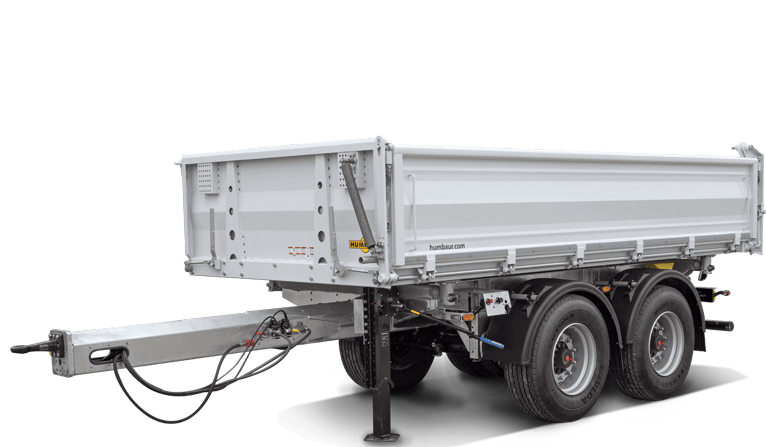

HTK 19 Kieskipper

Nutzlastoptimierter, robuster Dreiseitenkipper 19 t

Mit einem zulässigen Gesamtgewicht von 19 Tonnen eignet sich der HTK 19 nicht nur für Schüttgüter wie Erde, Sand, Kies und Beton sondern auch für Baumaterialien wie Ziegelsteine und Betonquader. Auf Palettenbreite konstruiert erlaubt der Tandem-Dreiseitenkipper zudem den sicheren Transport von Palettenware. Seine optimalen Fahr- und Kippeigenschaften machen ihn zudem zu einem unverzichtbaren Helfer gerade bei heavy duty Einsätzen – und das bei einem verhältnismäßiggeringen Eigengewicht.

Tandem-Dreiseitenkipper HTK ab 19 t:

Zentralrohr mit Schraubzugöse Ø 50 mm
i

Zentralrohr

  • Geschraubt, mittels Bohrbild längeneinstellbar.
  • Mit Schraubzugöse Ø 50 mm.



Hardox® Bordwände
i
  • Hardox®HB 450 Bordwände 800 x 2,5 mm, pendelnd mit Zentralverriegelung.
  • Stirnwand feststehend 3 mm.
  • Rückwand Hardox®HB 450 800 x 2,5 mm zwischen zwei stabilen Rungen einschlagend, pendelnd gelagert, mit automatischer Heckklappenentriegelung.
  • Komplette Kippbrücke KTL- und Pulverbeschichtet, einfarbig in RAL.

Brückenrahmen
i

Brückenrahmen

  • Brückenrahmen mit Längs- und Querverstrebungen für hohe Stabilität und Punktlasten.
  • Brückenboden aus 4 mm hochverschleißfestem Stahl, HB 450.
  • 4 Kugelkipplager mit 2 vertauschsicheren Kipplagerbolzen.

Rahmen

  • Massiver, geschweißter und feuerverzinkter Rahmen für optimale Stabilität und Sicherheit.
  • Im Tauchbad feuerverzinkt.

Motorhydraulisches Dreiseiten-Kippwerk
i
  • Hydraulisches Dreiseiten-Kippwerk mit Ansteuerung über das Zugfahrzeug (max 200 bar)
  • Dreistufiger Teleskopzylinder
  • Hydraulik-Steckkupplung SVK BG3 als Einkreisanschluss

Achsen und Federung
i
  • Verstärkte SAF CD Achsen mit Trommelbremse.
  • Kippstabilisierung über elektronische Luftfederung mit Stoßdämpfern.

Druckluftbremse
i
  • Druckluftbremse mit Löseventil.
  • Druckluftkupplungsköpfe (rot/gelb).
  • Automatischer Blockierverhinderer (ABV).
  • EBS-Bremssystem mit Federspeicher Feststellbremse und Anschlußstecker 24 Volt. Das Zugfahrzeug muss mit einer ABS-Steckdose ausgestattet sein.

15-poliger Anschlussstecker
i
  • 15-poliger Anschlussstecker.

Lichtanlage
i
  • 24 V Lichtanlage mit Mehrkammerrückleuchten und LED Seitenmarkierungsleuchten.

Kotflügel und Ausstattung
i

Kotflügel

  • 2 Paar Halbkreiskotflügel.

Ausstattung

  • 2 Unterlegekeile mit Halter.
  • Konturmarkierung seitlich weiß, hinten rot.

Verstärkte 12 t-Getriebestützewinde
i
  • Verstärkte 12 to. Getriebestützwinde mit Last- und Schnellgang, in Fahrtrichtung links.

Zul. Gesamtgewicht in kg 19000 Gesamtmaß in mm 7000 x 2550 x 2400
Nutzlast in kg 15000 Kippwinkel (seitlich/hinten) 50 °/ 50 °
Innenmaß in mm 5010 x 2420 x 800 Bereifung 4 x 385/65 R22,5
Ladehöhe in mm 1520
Zul. Gesamtgewicht in kg 18000 Gesamtmaß in mm 6950 x 2550 x 1710
Nutzlast in kg 13800 Kippwinkel (seitlich/hinten) 45 °/48 °
Innenmaß in mm 5040 x 2420 Bereifung 435/50 R19,5
Ladehöhe in mm 1135
Zul. Gesamtgewicht in kg 18000 Gesamtmaß in mm 7450 x 2550 x 1710
Nutzlast in kg 14100 Kippwinkel (seitlich/hinten) 45 °/48 °
Innenmaß in mm 5540 x 2420 Bereifung 435/50 R19,5
Ladehöhe in mm 1095
Zul. Gesamtgewicht in kg 18000 Gesamtmaß in mm 7450 x 2550 x 1710
Nutzlast in kg 14100 Kippwinkel (seitlich/hinten) 45 °/48 °
Innenmaß in mm 5540 x 2420 Bereifung 435/50 R19,5
Ladehöhe in mm 1135

Technische Änderungen vorbehalten. Alle Maßangaben sind ca. Werte und beziehen sich auf das Serienfahrzeug ohne Zubehör. Zusatzausstattung verändert das Eigengewicht und die Nutzlast!

Was kann ich alles mit dem Humbaur-Dreiseitenkipper HTK 19 transportieren?

Baumaterialien

Baumaterialien-Symbolbild Ziegelsteine

Baumaterialien wie z.B. Ziegelsteine, Betonquader und Kies, sowie auch Bauschutt.

Feine Baustoffe wie Sand

Symbolfoto feine Baumaterialien

Mit dem Dreiseitenkipper HTK 19 transportieren Sie je nach Modell circa 14 Tonnen Sand.

Grobkörniges wie Kies

Symbolfoto grobe Baumaterialien Kies

Dank seiner stabilen Bauweise ist er perfekt geeignet für grobe Baumaterialien wie Kies oder Betonschutt.
