Einige Hinweise zur Elektrik der Humbaur Anhänger

Alle unsere Anhänger sind serienmäßig mit einer Sicherheitsbeleuchtung und einem Stecker für die Elektrik ausgestattet.

Wichtig zu wissen:
Die Adernfarben bei den Kontakten Nr. 9, 10, 11 und 13 können abweichen. Der Kontakt Nr. 10 im Stecker darf nicht auf Kontakt Nr. 9 geklemmt werden. Es kann zu Schäden am Zugfahrzeug oder der Steuerelektronik des Zugfahrzeuges kommen. Beachten Sie bitte die Bedienungsanleitung Ihres Zugfahrzeuges (Anhängerbetrieb).

Hinweise zur Steckerbelegung
Verwenden Sie – nach DIN/ISO 11446 – für den Ladestrom ausschließlich die Kontakte Nr. 10 und 11. Sind diese in der Steckdose des Zugfahrzeuges nicht installiert bzw. angeschlossen, müssen hier die entsprechenden Verbindungen installiert werden. Diese Ladeleitung sollte über ein Trennrelais mit der Batterie verbunden werden, sobald die Zündung eingeschalten wird, bzw. der Motor läuft. Sie dürfen den Kontakt Nr. 11 nicht mit dem Kontakt Nr. 13 verbinden. Beide Masseleitungen dürfen anhängerseitig nicht elektrisch leitend verbunden werden. Beachten Sie bitte die Bedienungsanleitung Ihres Zugfahrzeuges (Anhängerbetrieb).

Sprechen Sie bei Problemen an der Elektrik zuerst mit Ihrer Fachwerkstatt
Die Humbaur GmbH übernimmt keine Gewährleitung oder Kosten, die am Anhänger oder Zugfahrzeug durch falsche Belegung oder ein Umklemmen der Kontakte entstehen. Beachten Sie bitte die Bedienungsanleitung Ihres Zugfahrzeuges (Anhängerbetrieb).

Anhänger mit Batterie
Ist die Ladeleitung nach DIN ISO 11446 korrekt angeschlossen, wird der Anhänger über die Ladeleitung in der 13-poligen Steckdose beim Fahren aufgeladen. Beachten Sie, dass es sich hier hauptsächlich um eine Erhaltungsladung handelt, nicht um eine vollständige Aufladung der Batterie des Anhängers. Fahren Sie nur kurze Strecken, reicht eventuell die Ladezeit auch für die Erhaltungsladung nicht aus. Für eine vollständige Aufladung der Batterie sind die Leistungsquerschnitte der Kabel in den meisten Zugfahrzeugen zu gering und auch die Leistung der Lichtmaschine reicht im Normalfall nicht aus, um eine zusätzliche Batterie im Anhänger komplett zu laden. Zudem erlauben manche Fahrzeughersteller die Ladung über die Ladeleitung nicht. Eine nicht geladene oder zu schwache Versorgungsbatterie kann zu defekten Motorstartrelais führen.
Prüfen Sie deshalb regelmäßig die Leistung der Versorgungsbatterie. Laden Sie die Versorgungsbatterie über ein externes Auto-Ladegerät vollständig auf. Falls Sie den Anhänger einmal länger nicht verwenden, halten Sie mit einer Erhaltungsladung die Versorgungsbatterie leistungsfähig.

Nr.BeschreibungBezeichnungFarbe
1Blinker linksLgelb
2Nebelschlussleuchte54gblau
3Masse31weiß
4Blinker rechtsRgrün
5Licht rechts58Rbraun
6Bremsleuchten54rot
7Licht links58Lschwarz
Nr. Beschreibung Bezeichnung Farbe Querschnitt
1 Blinker links L gelb 1,5 mm
2 Nebelschlussleuchte 54g blau 1,5 mm
3 Masse für Kontakt 1-8 31 weiß 2,5 mm
4 Blinker rechts R grün 1,5 mm
5 Licht rechts 58R braun 1,5 mm
6 Bremsleuchten 54 rot 1,5 mm
7 Licht links 58L schwarz 1,5 mm
8 Rückfahrleuchte 1 grau / pink 1,5 mm
9 Dauerstrom / Dauerplus 4 braun / blau /orange 2,5 mm
10 Ladeleitung 6 braun / rot 2,5 mm
11 Masse für Stromkreis Nr. 10 3 weiß /schwarz / blau 2,5 mm
12 Anhängerkennung (Leer) im Stecker ist Kontakt Nr. 12 mit Kontakt Nr. 3 verbunden, um dem Zugfahrzeug zu melden, ob der Anh?änger angeschlossen ist
13 Masse für Stromkreis Kontakt Nr. 9 (Leer) weiß / rot 2,5 mm

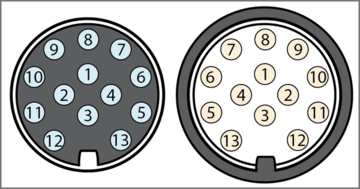

links: Stecker (am Anhänger), rechts: Steckdose (am Pkw)

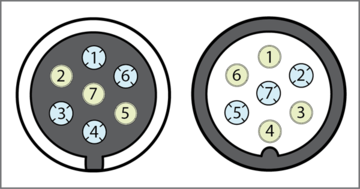

links: Stecker (am Anhänger), rechts: Steckdose (am Pkw)
